上海装车机方案

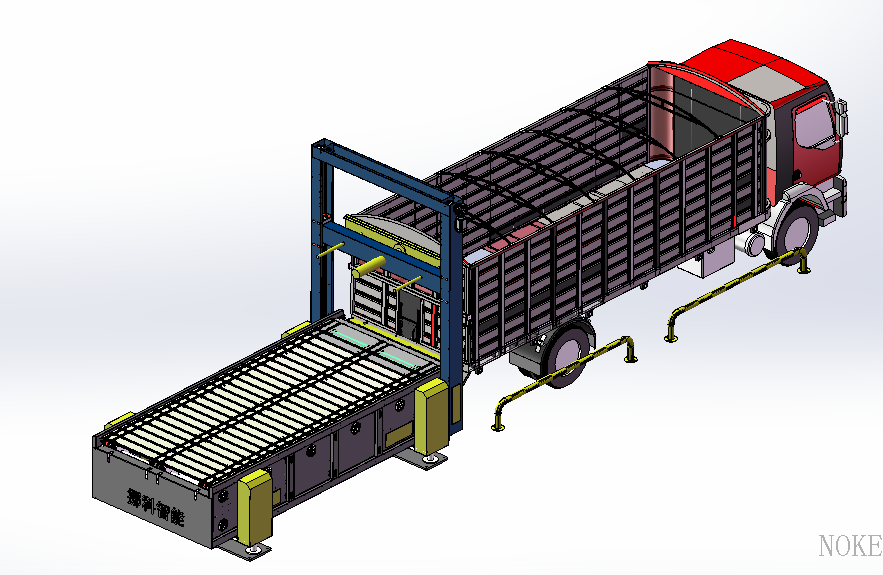

标准化单品纸箱货物无人化智能化装车设计方案。

一、方案背景

在工厂和物流运输行业，标准化单品纸箱货物的装车作业是一个关键环节。传统的人工装车方式存在效率低、劳动强度大、易出错等问题。为了提高装车效率、降低人力成本、提升物流作业的智能化水平，特设计本无人化智能化装车方案。

二、总体设计思路

本方案主要通过整托货物拆垛、可伸缩输送线输送货物、感知系统规划装车码放规则、专用无人智能装车机精准码放以及视觉系统实时监控反馈等环节，实现标准化单品纸箱货物的无人化智能化装车。整个系统包括拆垛系统、输送系统、感知系统、移动操作装车主机、监控系统、人机交互和智控平台等部分，各部分协同工作，完成装车任务。

三、系统组成及功能设计

（一）拆垛系统

功能概述拆垛系统主要负责将整托货物进行拆分，将单个纸箱依次输送至输送系统。

组成部件

1、拆垛机器人：采用多关节工业机器人，配备专用的夹爪装置，可根据纸箱的尺寸和重量进行灵活调整，确保稳定抓取纸箱。机器人具有高精度的定位和运动控制能力，能够快速、准确地完成拆垛任务。

2、托盘输送线：用于将整托货物输送至拆垛作业区域。输送线采用链式或辊式输送方式，具备稳定可靠的输送能力，并可根据需要进行调速。

3、拆垛平台：为拆垛作业提供稳定的工作平台，平台上设置有传感器，可实时监测托盘上货物的剩余情况，当货物拆完后，自动发出信号通知叉车更换托盘。

（二）输送系统

功能概述输送系统将拆垛后的纸箱货物输送至车厢内的装车位置。

组成部件

1、可伸缩输送线：采用可伸缩式设计，能够根据车厢的长度进行灵活调整。输送线的输送速度可根据装车需求进行调节，确保货物的高效输送。输送线上设置有光电传感器，可实时监测货物的输送情况，防止货物堆积。

2、过渡输送段：在可伸缩输送线与拆垛系统和移动操作装车主机之间设置过渡输送段，以保证货物的平稳过渡。过渡输送段采用皮带输送机，具有良好的柔韧性和缓冲性能。

（三）感知系统

功能概述感知系统负责识别车厢的空间尺寸、计划装货规格和数量，并根据这些信息预先形成装车码放排列规则。

组成部件

1、激光雷达：安装在车厢入口处，通过发射激光束来扫描车厢的内部空间，获取车厢的三维尺寸信息。激光雷达具有高精度、高速度的特点，能够快速准确地测量车厢的长度、宽度和高度。

2、重量传感器：安装在输送线上，用于检测纸箱的重量，确保装车的货物不超过车厢的承载能力。

3、货物信息识别装置：采用条形码扫描器或 RFID 阅读器，对纸箱上的条形码或 RFID 标签进行扫描，获取货物的规格和数量信息。

（四）移动操作装车主机

功能概述移动操作装车主机根据感知系统预先形成的装车码放排列规则，对进入车厢的纸箱进行精准控制码放操作。

组成部件

1、移动平台：采用电动轮式移动平台，具有良好的机动性和稳定性。移动平台可在车厢内进行前后、左右移动，以适应不同的装车位置需求。

2、码放操作机构：安装在移动平台上，采用多关节结构，具备多个自由度，可实现灵活的码放动作。码放操作机构配备有吸盘、夹爪装置或者推送理货机构，可根据纸箱的特点选择合适的码放方式。

3、控制系统：采用先进的可编程控制器（PLC）和运动控制器，对移动平台和码放操作机构进行精确控制。控制系统可实时接收感知系统和监控系统的信息，并根据装车规划程序进行相应的操作调整。

（五）监控系统

功能概述监控系统在装车过程中实时监控整个装车过程，通过视觉系统对货物的码放情况、设备的运行状态等进行实时监测，并将信息实时反馈给智控平台，以便及时调整操作。

组成部件

1、视觉传感器：在车厢内部和输送线上安装多个视觉传感器，用于实时采集货物的图像信息。视觉传感器具有高分辨率和高帧率的特点，能够清晰地捕捉货物的位置、姿态和码放情况。

2、图像处理器：对视觉传感器采集到的图像信息进行处理和分析，识别货物的特征和状态，判断是否存在码放错误或设备故障等问题。

3、数据传输模块：将图像处理器处理后的数据实时传输至智控平台，以便操作人员进行远程监控和管理。

（六）人机交互

功能概述人机交互系统为操作人员提供一个直观、便捷的操作界面，操作人员可以通过该界面实时了解系统的运行状态、查看装车数据、设置参数和下达指令等。

组成部件

1、操作终端：采用工业级触摸屏，具有良好的触摸灵敏度和显示效果。操作终端安装在控制室或现场操作区域，方便操作人员进行操作。

2、操作软件：开发专门的操作软件，提供友好的用户界面和丰富的操作功能。操作软件可实现系统的启停控制、参数设置、数据查询、故障报警等功能。

（七）智控平台

功能概述智控平台是整个无人化智能化装车系统的核心，负责对各个子系统进行集中管理和协调控制。智控平台接收感知系统、监控系统等传来的数据，根据预设的规则和算法进行分析和决策，并向各个子系统下达指令，实现整个装车过程的自动化和智能化。

组成部件

1、服务器：采用高性能服务器，具备强大的数据处理和存储能力。服务器安装有智控平台软件，负责处理和存储系统运行过程中的各种数据。

2、智能算法模块：集成了多种智能算法，如空间规划算法、路径规划算法、故障诊断算法等。智能算法模块根据感知系统提供的信息，生成最优的装车码放排列规则和设备运行路径。

3、通讯模块：智控平台通过通讯模块与各个子系统进行数据通讯，实现信息的实时交互和共享。通讯方式可采用有线网络或无线网络，确保数据传输的稳定可靠。

四、工作流程

1、整托货物上料：叉车将整托货物放置在托盘输送线上，托盘输送线将货物输送至拆垛平台。

2、拆垛作业：拆垛机器人根据预设程序从托盘上抓取纸箱，并将其放置在输送系统的过渡输送段上。

3、货物输送：可伸缩输送线将纸箱货物从过渡输送段输送至车厢内的装车位置。在输送过程中，重量传感器和货物信息识别装置对货物进行检测和识别，并将数据传输至智控平台。

4、装车规划：感知系统通过激光雷达扫描车厢内部空间，获取车厢的尺寸信息，并结合货物的规格和数量，预先形成装车码放排列规则。智控平台将装车规划程序发送至移动操作装车主机。

5、精准码放：移动操作装车主机根据装车规划程序，在车厢内移动至指定位置，码放操作机构将纸箱准确地码放在相应的位置上。

实时监控与调整：监控系统的视觉传感器实时采集车厢内货物的码放情况和6、设备的运行状态，并将信息反馈给智控平台。智控平台根据反馈信息对移动操作装车主机的动作进行实时调整，确保装车质量和效率。

任务完成与清理：当装车任务完成后，移动操作装车主机退出车厢，可伸缩输送线缩回初始位置。操作人员对设备进行清理和维护，为下一次装车任务做好准备。

五、方案优势

1、提高效率：无人化智能化装车系统可实现 24 小时不间断作业，大大提高了装车效率，减少了人工操作的时间和劳动强度。

2、提高准确性：通过感知系统和智能算法的精确规划，能够实现货物的精准码放，提高装车的准确性和空间利用率。

3、解决劳动力短缺、降低成本：减少了人工操作，降低了人力成本；同时，减少了因人为因素导致的货物损坏和错误，降低了物流成本。

4、提升安全性：无人化作业避免了人工在车厢内操作的安全风险，提高了作业的安全性。

5、数据管理与分析：智控平台可对装车数据进行实时监测和历史数据存储，为企业的物流管理提供有力的数据支持，便于进行数据分析和决策优化。
